測試PC板冷彎效果咋樣？
- 時間：2021-12-07 14:19:11
- 來源：本站
- 瀏覽次數(shù)：1061
PC板是否可以在常溫下冷彎，然而彎曲的極限是多少呢？下面佳斯普通過實驗為大家揭秘：
耐力板主要成分是PC（聚碳酸酯），聚碳酸酯是一種強(qiáng)韌的熱塑性樹脂，材料本身具備很好的彎曲強(qiáng)度，即使彎曲角度達(dá)90°，仍不斷裂；但是需要注意PC板材的極限彎曲半徑，不得小于極限半徑，否則可能直接影響PC板材的使用壽命或者在受到外力的時候可以發(fā)生爆裂現(xiàn)象。

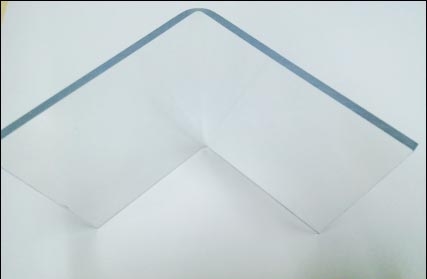

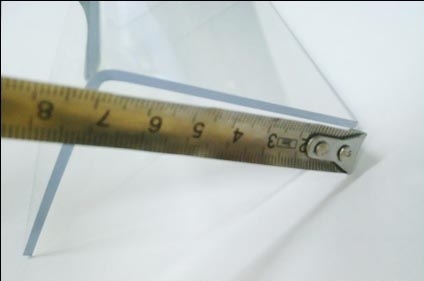

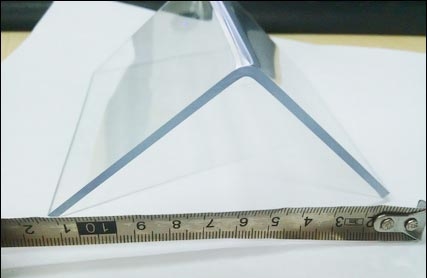

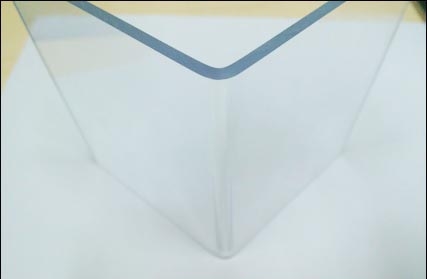

PC板冷彎測試實驗（冷彎后效果圖）：
??
??
?????PC板可以冷彎主要是取決于耐力板本身的板材特性，具有很好的拉伸強(qiáng)度、彎曲強(qiáng)度、抗疲勞與抗蠕變性等性能，故能在常溫下可直接冷彎，也可以做熱彎處理。
那么，PC板它的彎曲極限又是多少呢？
??????PC板彎曲極限半徑一般為板材厚度的175倍，一般我們建議室內(nèi)冷彎安裝可以接近這個值，室外安裝建議適當(dāng)放大，減少PC板材的張力，延長PC板材的使用壽命，同時在受到外力的作用，也能夠起到很好的安全保障。
PC板極限彎曲半徑：（如下圖）
| 板厚mm | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 極限半徑mm | 350 | 600 | 700 | 900 | 1050 | 1300 | 1400 | 1600 | 1800 |
? ???
實驗證明：PC板是可以在常溫下冷彎的，直接用設(shè)備或者手動去冷彎90度，無任何裂紋、毛邊現(xiàn)象，板材邊緣光滑，正常，但不能反復(fù)去彎曲折疊，這樣操作會直接折斷或者直接影響到板材彎曲位置的抗沖擊性能，所以在冷彎或者熱彎處理時，我們建議最好借助設(shè)備一次性彎曲成功，不要反復(fù)去改變角度，反復(fù)去彎曲折疊。
