- 時間：2021-12-07 14:19:07
- 來源：本站
- 瀏覽次數(shù)：871
PC板的沖擊力最大可達到3kg/cm，PC板的沖擊強度是普通玻璃的250-300倍，是亞克力板材的20-30倍，是鋼化玻璃的2倍，幾乎沒有斷裂的危險性。用3kg錘以下兩米墜下也無裂痕，有“不碎玻璃”和“響鋼”的美稱。PC板的耐沖擊性使其可以在常溫下進行冷彎成型，亦可熱彎。我公司有大型折彎機及烘箱設(shè)備，可對PC板2.5米內(nèi)進行冷彎和熱彎成型加工。耐力板可依設(shè)計圖在工地現(xiàn)場采用冷彎方式，安裝成拱形、半圓形頂和窗。最小彎曲半徑為采用板厚度的100倍。?
PC板折彎主要是二種：?
? 一種是冷彎加工成型，一般都能以其厚度的150倍作為最小冷彎半徑進行冷彎。但是對于帶有防劃傷圖層的PC板材，最小冷彎應(yīng)該考慮175倍，如果要更小，建議采用熱成型。冷折彎會產(chǎn)生一定的永久變形，變形的大小取決于板材的厚度。冷折彎加工后會有一定程度的松弛現(xiàn)象，PC板材最好是有一個大約25%的過度彎曲，幾天后應(yīng)內(nèi)里和外力達到平衡，才能制得最終的形狀，在PC板冷彎加工，應(yīng)注意：工具必須鋒利，冷彎加工后應(yīng)該有1~2天的松弛時間，材能安裝；安裝時不要減少冷彎的角度，也不要強行將PC板材推向安裝位置；冷彎加工速度要快，這樣獲得的效果會比較好；帶花紋的板材，在有花紋的那面進行冷彎，使得花紋的一面承受壓力，為了控制反彈，PC板冷彎加工建議使用6mm厚以下的PC板材。?

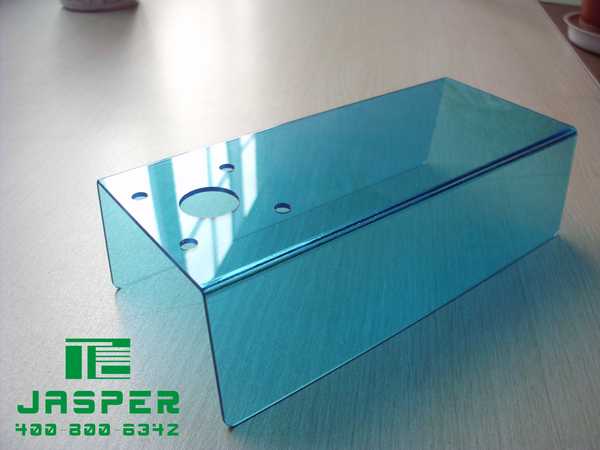

? 另外一種是PC板熱彎加工，PC板熱彎加工就是采用加熱設(shè)備對PC板需要折彎的位置進行局部的單面加熱或者局部雙面加熱，一般根據(jù)PC板的厚度選擇方式，建議5mm以上的PC板采用局部雙面加熱比較好。同時，經(jīng)常會碰到客戶問道有關(guān)PC板加熱處會有氣泡、晶點的問題，這個跟PC板折彎加工技術(shù)（主要是溫度控制）確實有很大的關(guān)系，但是不可否認的跟PC板本身也有比較大的關(guān)系，很多客戶為節(jié)約成本，購買了價廉、回料生產(chǎn)的PC板，大大影響PC板折彎的效果，所以建議大家如果需要折彎的PC制品還是需要購買品質(zhì)比較好的PC板材。
