- 時間：2021-12-07 14:19:00
- 來源：本站
- 瀏覽次數：978

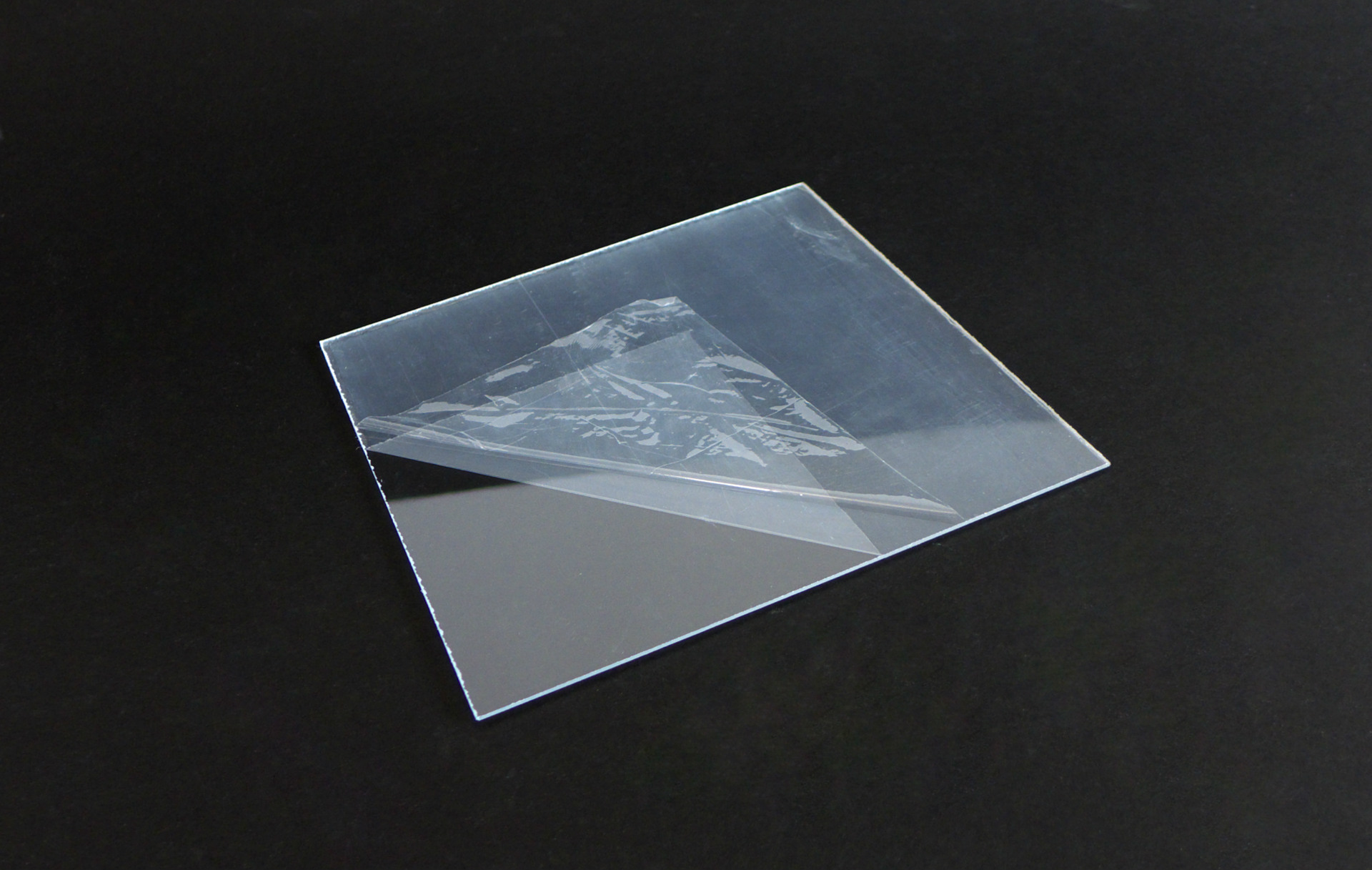

?JSP-AR213防指紋硬化PC板
? ? ? ?JSP-AR213系列防指紋硬化PC板，以光學級PC板為基材，采用SHINNE獨創的納米強化（Hard Coating）技術，對其表面進行改性處理。使PC板兩面具有不同功能：A面為普通防劃傷硬化面，具有卓越的油墨適印性和真空膜層附著力；B面耐磨防指紋，膜層堅硬，耐化學藥水，高溫濕熱不變形。是制造手機鏡片、視窗前屏、高檔銘板標牌、高檔家電裝飾件的理想材料。
物理特性
| PC板性能 | PC板測試方法 | 值 |
| 透光率 | ASTM D1003 | ≥89% |
| 霧度 | ASTM D1003 | ≤0.5% |
| 鉛筆硬度 | ASTM D3363 | HB-H |
| 耐磨性 | Steel wool#0000 500G/cm2?5cm 100 times | Haze≤1% |
| 抗沖擊性 | 14g 鋼球 | 80cm，無裂紋 |
| 附著性 | ASTM D3359 | 無脫落 |
| 耐熱性能 | 70℃/72h，80℃/8h | 無變化 |
| 濕熱性能 | 溫度 60℃/濕度 95%/時長72h | 無變化 |
| 鹽水耐性 | 35℃ 5wt% NaCl/72h | 無異常 |
| 耐溶劑性 | 酒精、MEK、甲苯 | 外觀無變化 |
| 耐酸堿性 | 酸 5%-HCL 24h 浸漬，堿 2%-NaOH 24h 浸漬 | 無變化 |
| 高低溫性 | -20℃/4h，60℃/4h 重復一次 | 無變化 |
| 鍍膜性能 | 目測 | 成品率≥90% |
| 適印性 | 達因筆 38dyn | 無縮水 |
| 厚度偏差 | 卡尺 | ±6% |
防指紋硬化PC板
規格（mm） |
1200*2400 |
厚度公差 |
±5% |
晶點數（個） |
≤18 |
表面鉛筆硬度 |
HB-1H |
透光率 |
≥89% |
霧???????度 |
≤0.5% |
材???質 |
進口PC板 |
包???????裝 |
雙面附進口PE膜 |
性???能 |
油墨適印性好，無縮水現象 膜層附著力強，可通過百格測試 耐化學藥水（如甲醇、丙酮）、耐鹽水（35℃5wt%的Nacl水溶液） 耐高溫（80℃烘烤）不變形，耐濕熱（溫度60℃，濕度95%測試）強化膜無影響 電鍍效果好，鍍膜附著力強，成品率高，90%以上 耐磨性佳，SW0000鋼絲卷250g/cm2壓力5cm行程25次無破損 柔韌性佳，抗沖擊、耐疲勞，防刮花、耐摩擦； |
||
用???途： |
手機鏡片、手機按鍵、MP3/4鏡片、手機觸摸屏、薄膜開關等 |
||
售后服務 |
質量保證，如出現我司產品質量問題，我們第一時間回復您，按照您的要求，退貨、換貨、補貨均可！ |
||
PC板專業名稱為聚碳酸酯（Polycarbonate）板，縮寫為PC板，是一種無色透明的無定性熱塑性材料，其化學性質表現為耐油、耐酸、不耐強堿，不耐紫外線，故不適于室外使用；物理性能為無色透明、耐熱、抗沖擊，耐磨性能比PMMA差，需對其表面進行改良性處理,即納米硬化(hard coating)處理。硬化后表面硬度可達到HB-1H，且具有防刮花、耐磨擦、防霧化、防眩光、防靜電、防指紋的性能，可根據要求對板材進行單面或者雙面硬化處理。因PC板具有良好的機械性能，故是制造通訊產品、數碼產品、高檔電器產品面板鏡片之理想材料。防指紋硬化PC板按使用要求可分為普通級、印刷級、光學級三種，普通級適用于手機按鍵、數碼攝像頭、標牌銘板、電器面板、儀器儀表面板、視窗面板、薄膜開關等；印刷級適用于手寫觸摸屏、高檔電器面板銘牌等；光學級主要應用于手機鏡片、液晶顯示屏、數碼鏡片、光學鏡片等。
注意事項：
1、存放于潔凈干燥環境中，避免灰塵吸附于保護膜上，影響潔凈度；
2、放置于恒溫、無陽光爆曬環境中，儲藏溫度25℃左右，避免保護膜發生變異（如移膠等）；
3、不可與有機溶劑接觸，不可在超過80°C環境中使用
上一篇：PC板和PC板怎么粘接？
